BW-2000應急調度指揮系統
2007/10/16
一、系統簡介
隨著社會科技的發展，人們物質生活的提高，社會安全隱患已經逐漸成為社會發展的主要矛盾，如：火災、戰爭、洪澇等，制約經濟的發展。危機是不可避免的，關鍵是看社會對突發事件的應對能力，現在社會尋求一高效的應對措施來降低一切災害所造成的經濟損失，于是應急指揮調度系統出現了，在突發事件中應急指揮調度系統充分發揮其在人員調度，差遣以及現場指揮等方面的重要作用。
BW-2000B正是這樣一套高效的指揮調度系統，系統采用嵌入式設計，是目前市場上體積最小、容量最大的調度系統，我公司長期立足于調度系統的開發與應用，有豐富的調度系統開發經驗，我們通過技術手段對系統的穩定性和調度音質做了改進，這也是我們長期凌駕于其他同類產品之上的理由。
二、產品組成
（1）調度主機：
主機采用插板式設計，可以根據用戶的不同需要進行容量上的擴充。
- 電源模塊：提供48V轉5V電源。
- 有線中繼模塊：提供單扳4E1有線數字中繼。
- 無線中繼模塊：提供單扳4路GSM/CDMA無線中繼。
- 控制模塊：雙控制板熱倍份。
- 信令模塊：支持No1、No7、Q931等信令格式
- 交換網絡：4096*4096高速交換網絡。
- 會議模塊：?jiǎn)伟?4方會議，最高支持512方，集成強大的回波處理技術。
- 用戶模塊：?jiǎn)伟蹇山?個維護終端。
- 語音處理模塊：?jiǎn)伟蹇商幚?20路語音信號。
- 錄音模塊：支持60路同時錄音。
（2）配套電源：
可根據用戶不同需要添置220V交流轉48V直流電源，電源采用電信標準1U結構。
（3）配套終端（可選）：
我公司針對自主開發一款通播對講擴音終端，終端可以有效的將調度內容通過公放放出，聲音清晰洪亮，技術上采用國際先進的回波抑制技術，排除了煩瑣的聲學調音，使系統更加人性化。音量上我們采取多及放大，可以使用于任何場合。
終端具有以下三大特點:
- 快捷
- 終端一體化結構，無需復雜連線。
- 對場地聲學條件要求簡單，無需吸音條件，無需調整送收話角度及復雜的會場聲學調整。
- 具備AGC功能，信道可通話即可開會。
- 易用
- 設備免維，始終處于良好狀態，加電即用。終端簡潔，無龐雜無用的鍵鈕。
- 適合指揮型會議的雙方對講、多方對講體制，無需技術人員操控，簡便、保密。
- 送話靈敏度高，在5米距離內，可保證效果良好，利于討論決策的插話效果。
- 支持多種語音線路方式，如：電話線、磁石、四線、E/M等
- 穩定
- 會場適應性好，可以在簡陋的條件下使用，設備抗干擾能力強，在強磁或潮濕環境下仍然可以正常工作。
- 線路適應性好，在 0~30dB內，可自動調節
- 電源適應性好，在+ 10 - 20 %，電壓范圍內保證正常工作。
- 設備具有強大的語音處理能力和先進的回波抑制功能，另外終端獨創的克服嘯叫專利，徹底消除影響最嚴重的嘯叫現象。

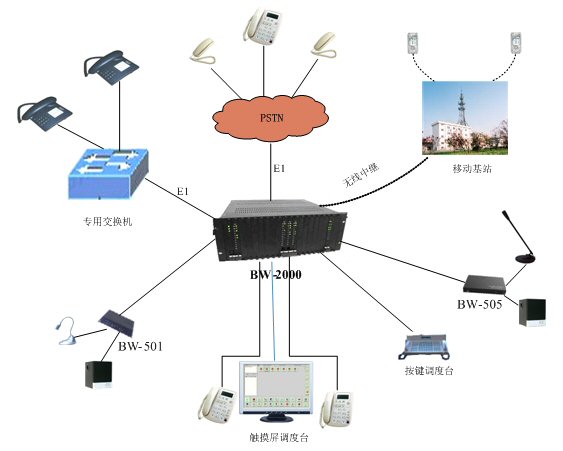

三、典型應用
組網說明：
調度員通過觸摸屏調度臺或者按鍵調度臺可實時進行調度，模擬中繼連接擴音終端可以達到即時指揮效果。無線中繼作為有限中繼的備用中繼，可以在線路斷開的情況下，使得通信不完全阻塞，另外通過無線中繼調度員可進行短信通知。
四、主要性能技術指標
1.接口指標：
- 接口電平（二線模擬，二線環路，磁石）
- 接口點的輸入相對電平：0dBr，輸入相對電平的允差為(-0.3～+0.7)dBr。
- 接口點的輸出相對電平：本地-3.5dBr，長途-7dBr，輸出相對電平的允差為(-0.7～+0.3)dBr。
- E/M接口
- 接口點輸入相對電平：(+4.0～-9.0)dBr，輸入相對電平允差為(-0.3～+0.7)dBr。
- 接口點輸出相對電平：(-1.0～-14.0)dBr，輸出相對電平允差為(-0.7～+0.3)dBr。
2.時鐘
3.雜音
- 衡重雜音：空閉信道雜音小于-65dBmo，供電電源雜音小于200PWP
- 非衡重雜音：忙時非衡重雜音計功率電干≤-40dBmo，單頻雜音：≤-50dBmo
4.串音衰減
- 串音衰減 ≥ 70dB(1100Hz)；
- 衡重雜音碼 ≤ -65dBm0P；
- 非衡重雜音 ≤ -40dB；
5.電源要求
- 直流電源電壓標稱值為-48V，電壓在(-43.2V～-56.5V)范圍內波動時，數字程控調度機應能正常工作。
6.系統功耗
- 主機最大功耗：≤70W。
- 終端最大功耗：≤3W。
7.系統穩定性
