中興通訊“HSPA+MBMS”特色方案引領手機電視熱潮
2008/01/08
隨著大屏幕多功能手機的普及，移動數據業務的應用越來越廣泛，人們已經不再滿足于簡單的手機上網。各種高帶寬多媒體廣播多播業務的不斷出現一方面滿足了移動用戶多種多樣的業務需求，另一方面也將為移動運營商帶來豐厚的收入。在移動通信網絡中實現廣播多播技術，已成為移動通信系統發展的熱點之一。為了在移動通信系統中實現廣播多播技術，第三代移動通信的標準化組織3GPP和3GPP2，已經開始這方面的研究和協議制定工作，并提出相應的設計目標。本文將介紹基于WCDMA的多媒體廣播多播服務MBMS（Multimedia
Broadcast and Multicast Service）以及中興通訊的“HSPA+MBMS”融合的特色解決方案。
一、MBMS網絡結構簡介
MBMS是一種共享網絡資源從一個數據源向多個目標傳送數據的技術，是3GPP R6定義的多媒體廣播組播功能。MBMS提供點到多點單向多媒體服務技術，實現網絡資源共享，提高網絡資源，尤其是寶貴的空中接口資源的利用率。為了實現MBMS，需要對WCDMA網絡中現有的SGSN（Serving
GPRS Support Node）、GGSN（Gateway GPRS Support Node）、RNC（Radio
Network Controller）和UE（User Equipment）等節點增加MBMS功能，同時需要增加廣播組播服務中心BM-SC（Broadcast
Multicast Service Center）。
廣播組播服務中心是新增的移動網功能實體，它是內容提供者的入口，用來授權和在移動網中發起MBMS承載業務，并按預定時間計劃傳送MBMS內容。其功能包括：
（1）對第三方內容提供商的鑒權、授權和計費；
�。�2）提供MBMS傳輸的相關參數，如QoS、組播廣播區域，發起和終止MBMS傳輸資源；
�。�3）從外部數據源接收并傳送MBMS內容，安排MBMS會話傳送并告知用戶，會話重傳等；
�。�4）業務聲明，包括媒體描述、會話描述，如組播業務標識、地址、傳送時間等。
MBMS的空口采用前向接入信道（FACH）承載MTCH，地面接口采用現有的GTPU隧道協議，Gi口數據面通過IP分別承載用于流業務的RTP（Real-time
Transport Protocol）和下載業務的FLUTE（File Deliver over Undirectional
Transport），UMTS網絡內是采用IP組播承載上層業務。
對已有的WCDMA/GSM分組網功能實體GGSN、SGSN、RNC/BSC和UE，也需要增加MBMS相關功能和過程。
二、MBMS關鍵技術特征
1. MBMS是基于現有移動網絡的微小改動，可與現有移動網絡無縫融合，為運營商對手機電視業務的運營提供了最大方便。MBMS技術具有與其他數字電視廣播技術完全不同的商業模式，MBMS提供了一套完全由WCDMA移動運營商運營和控制的廣播/多播傳輸通道。
2. MBMS的最小覆蓋單元是蜂窩網小區，可與位置業務良好融合，為不同位置用戶提供豐富的業務。
3. MBMS可以提供上行交互，提供以下業務：廣播業務；更豐富的組播業務；通過點對點修復機制，實現高可靠的下載業務；實現靈活計費；承載移動廣播電視業務；豐富的“PUSH”業務。其中許多業務已經在現網中開始運營，如果將MBMS引入網絡，馬上就能夠為增加業務傳送容量帶來收益。
4. MBMS可以實現更靈活的無線資源調度，提高網絡資源利用率。對組播服務用戶以小區為單位進行統計，確定點到點或者點到多點承載來發送MBMS內容，或者在小區中根本不發送；MBMS可以通過preferred
frequency layer過程，使UE集中在一個頻點接收MBMS業務。
5. MBMS的覆蓋方式與蜂窩網已有的覆蓋方式相同，通過蜂窩小區實現連續覆蓋，通過RNC控制業務數據在不同蜂窩的發送時間，保證各蜂窩業務的同步，減少用戶在跨蜂窩移動時的數據丟失。蜂窩間可以采用同頻或者異頻�？梢酝ㄟ^分集等技術實現覆蓋增強，可以通過直放站、室內分布式系統等實現深度覆蓋。
三、中興通訊“HSPA+MBMS”特色實現方案
中興通訊在2002年3GPP制定MBMS規范時就開始了MBMS的跟蹤研究，隨著R6/R7 MBMS改進和LTE MBMS規范工作的推進，中興通訊在標準研究方面逐步加大了對MBMS的投入。結合在HSDPA/HSUPA/HSPA+
方面的領先進展和研發實力，中興通訊在MBMS解決方案的基礎上增加HSPA元素，增強MBMS業務性能，提高了客戶感受度。

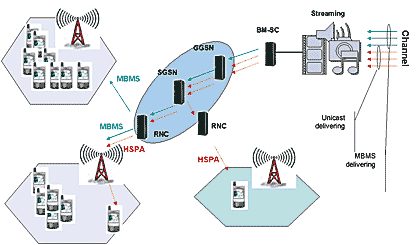

基于“HSPA+MBMS”的融合業務運營模型如圖1所示。
圖1 “HSPA+MBMS”運營模型
在“HSPA+MBMS”融合業務模型下，無線傳輸采用何種方式，對內容提供商和用戶都可以透明。這樣通過靈活組合HSPA和MBMS，可以最大程度提高用戶感知度，最充分地利用網絡資源。
中興通訊于2006年底推出包括終端在內的全套MBMS演示系統，可進行單小區MBMS業務演示。2007年8月，中興通訊與美國高通公司成功完成了基于3GPP
R6標準的MBMS組播業務測試，這是業界首次完成MBMS組播業務的IOT測試，也是實現MBMS真正商用的一次重大突破。
采用大容量IP架構的中興通訊CN和RNC設備，只需進行軟件升級，即可支持MBMS功能。同樣，由于已經具備支持高速率公共信道的能力，Node
B也只需要軟件升級。中興通訊將把在R4/R5產品研發和應用中積累的優異的產品性能和無線資源管理算法有機地植入MBMS，最大限度地發揮MBMS的優勢，為移動運營商和終端用戶提供優質服務。
中興通訊
